[UML]UML다이어그램 종류 및 특징(구조별, 행위별)

UML(Unified Modeling Language)이란?

소프트웨어 시스템을 개발하는 과정에서 산출물의 명세화, 시각화, 문서화할 때 사용하는 모델링 언어로써 하나의 시스템을 표현하기 위한 표준적인 방법을 제공하기 위해서 만들어 졌다.

---

UML Diagram의 종류

UMLDiagram은 크게 구조, 행위 두 가지 다이어그램으로 이루어져 있다.



- 구조 다이어그램

Class Diagram(클래스 다이어그램)

: 클래스의 속성, 함수, 변수타입들로 구성된 다이어그램.

출처: https://t1.daumcdn.net/cfile/tistory/994CCA505B5F2D051A

---

Object Diagram(객체 다이어그램)

: 클래스의 인스턴스, 값이 매겨진 행동을 가지고 있는 독립된 객체정보를 표현하는 다이어그램.

출처: https://t1.daumcdn.net/cfile/tistory/992B2B4B5E1917511A

---

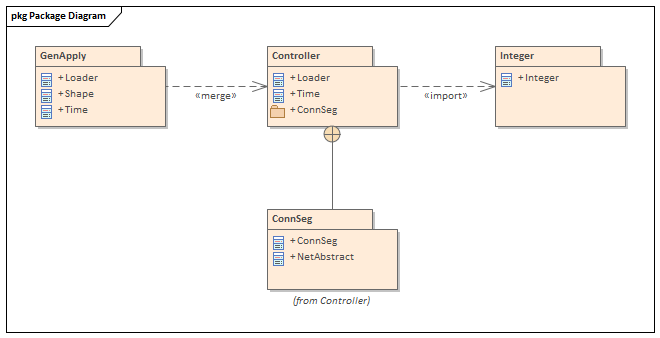

Package Diagram(패키지 다이어그램)

: UML의 다양한 모델요소를 그룹화한 다이어그램.

출처: https://sparxsystems.com/enterprise_architect_user_guide/14.0/images/package-diagram-8220.png

---

Component Diagram(컴포넌트 다이어그램)

: 컴포넌트끼리의 구조 관계를 표현한 다이어그램.

---

Deployment Diagram(배치 다이어그램)

: 소프트웨어, 하드웨어 등을 포함한 시스템의 물리적인 구조를 나타내는 다이어그램.



-행위 다이어그램

Use Case Diagram(쓰임새 다이어그램)

: 사용자 관점에서 바라본 시스템을 표현한 다이어그램.

https://d2slcw3kip6qmk.cloudfront.net/marketing/pages/chart/what-is-a-use-case-diagram-in-UML/UML_use_case_example-800x707.PNG

---

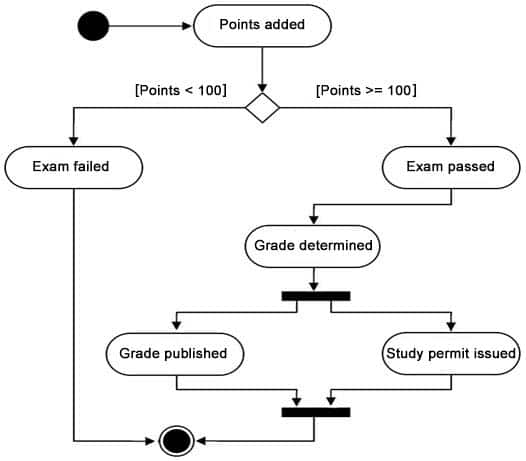

Activity Diagram(활동 다이어그램)

: 여러 활동들이 순차, 병행 방식 등을 수행하는 상황을 표현한 다이어그램. 시스템 내부에 존재하는 여러가지 행위들과 각 행위의 분기, 분기가 생기기 위한 이벤트들을 포함한다.  상태다이어그램과의 차이는 활동다이어그램은 시스템 전체의 흐름을 표현한다면, 상태다이어그램은 하나의 객체의 흐름을 나타내는데에서 차이가 있다.

https://lh3.googleusercontent.com/proxy/hBflEmoeHPtO5O6EkVoBvqTH0aWP6sYZa4rUPsLyQD8UsilYSbSGxDp9sKDJ8RjZ8xp-0eSa1gwK__EJv-yzJ5gQlBaaRuyye9TVOu6u3jliMqWH0R_CeuI1

---

State Diagram(상태 다이어그램)

: 하나의 객체가 다른 객체와의 상호 작용에 따라 어떻게 변화하는지 표현하는 다이어그램. 다시 말해 하나의 객체에서 발생하는 활동변화를 그림으로 나타낸 다이어그램이다.

---

Sequence Diagram(순서 다이어그램)

: 여러 대상 간의 상호작용을 시간순서에 따라 표현한 다이어그램.

https://upload.wikimedia.org/wikipedia/commons/thumb/9/9b/CheckEmail.svg/1200px-CheckEmail.svg.png

---

Communication Diagram(커뮤니케이션 다이어그램)

: 동작에 참여하는 객체들이 주고받는 메시지를 표현하고, 메시지 뿐만 아니라 객체 간의 관계까지 표현하는 다이어그램.
